象棋 倒角和挤压及文字的简单运用
1、 基本体——圆柱体(半径50,按tba键到高度40)

半径50,高度40

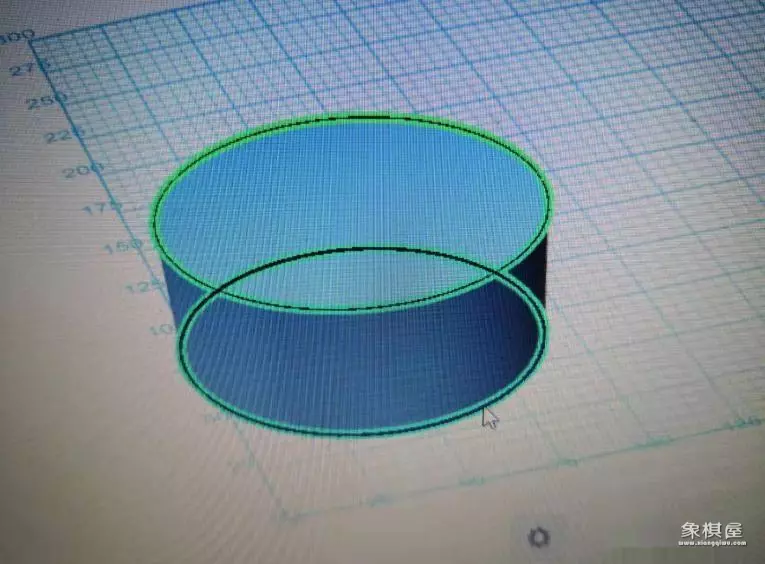

2、 倒角 选中圆柱顶端的圆边,再按住shift选中圆柱底边,选中倒角距离10,相链接

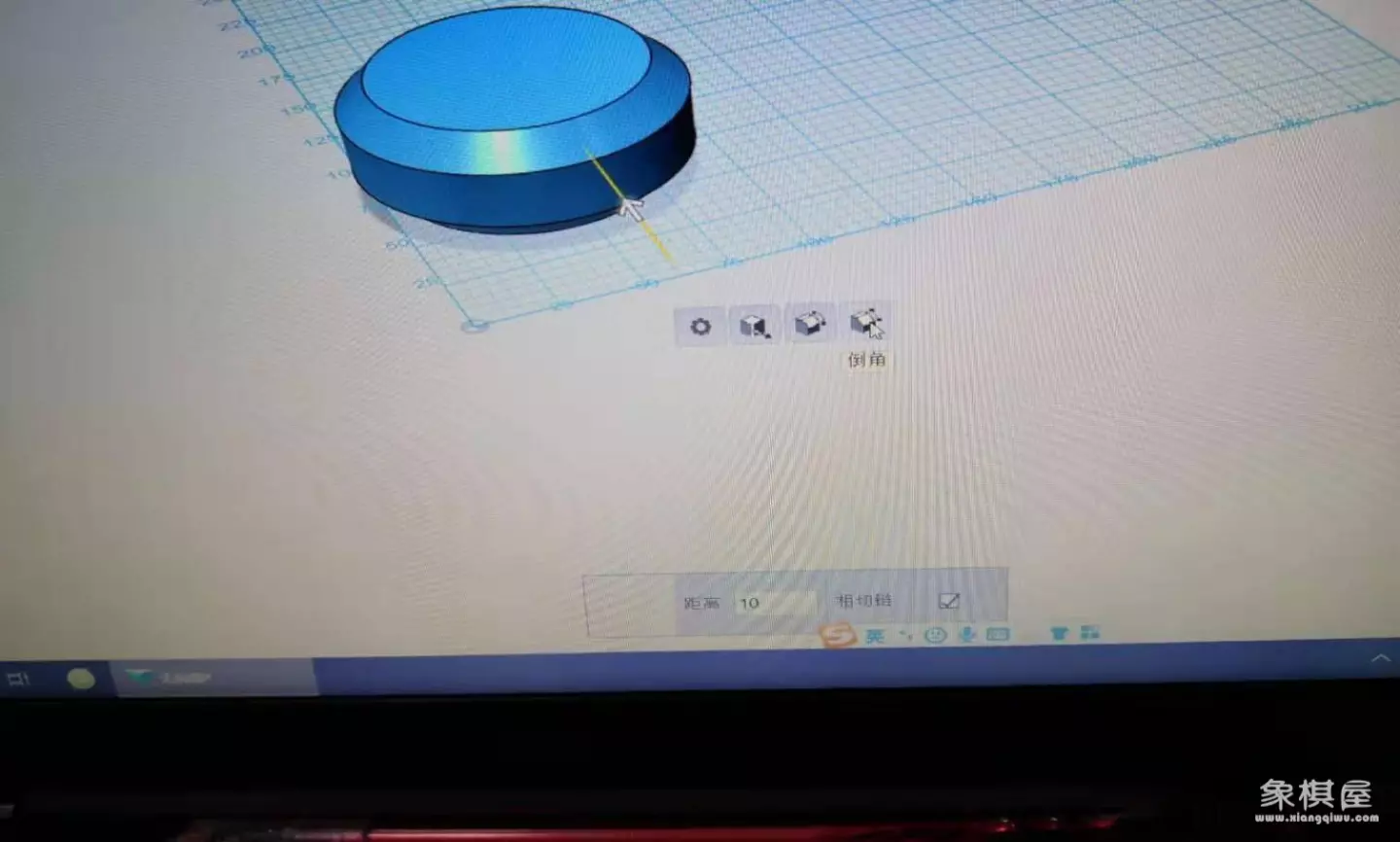

倒角距离10,相链接

倒角后的效果

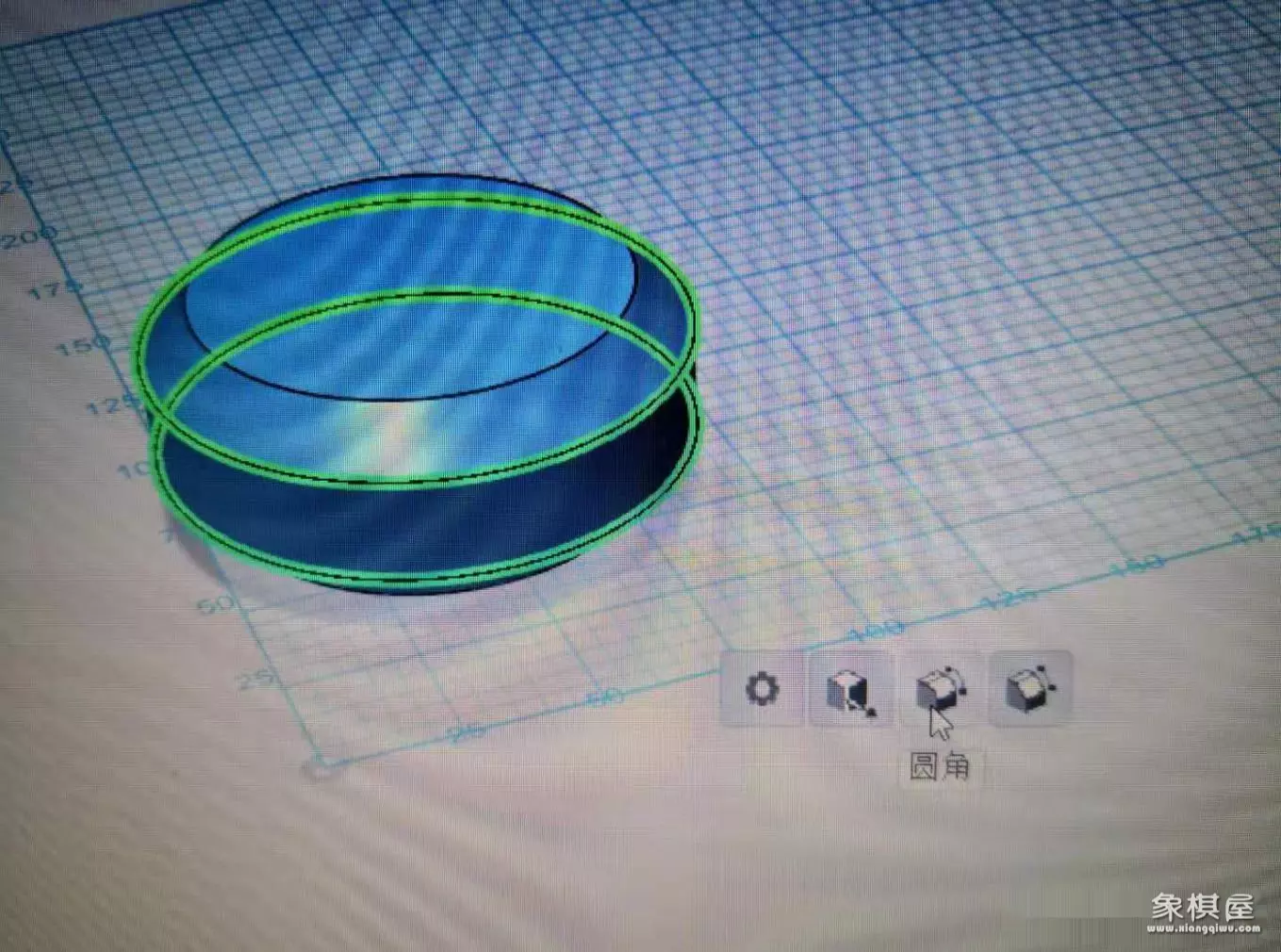

3、 导圆角 选中从上往下的第2条圆边,按住shift再选择第3条圆边导圆角,圆角半径30

圆角半径30

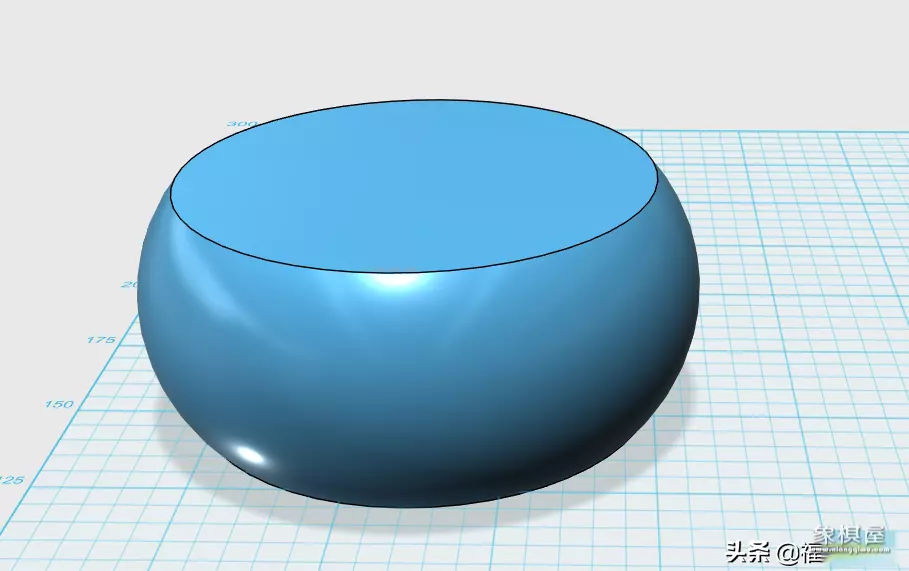

圆角完的效果象一面大鼓
4、 切换俯视图(上)

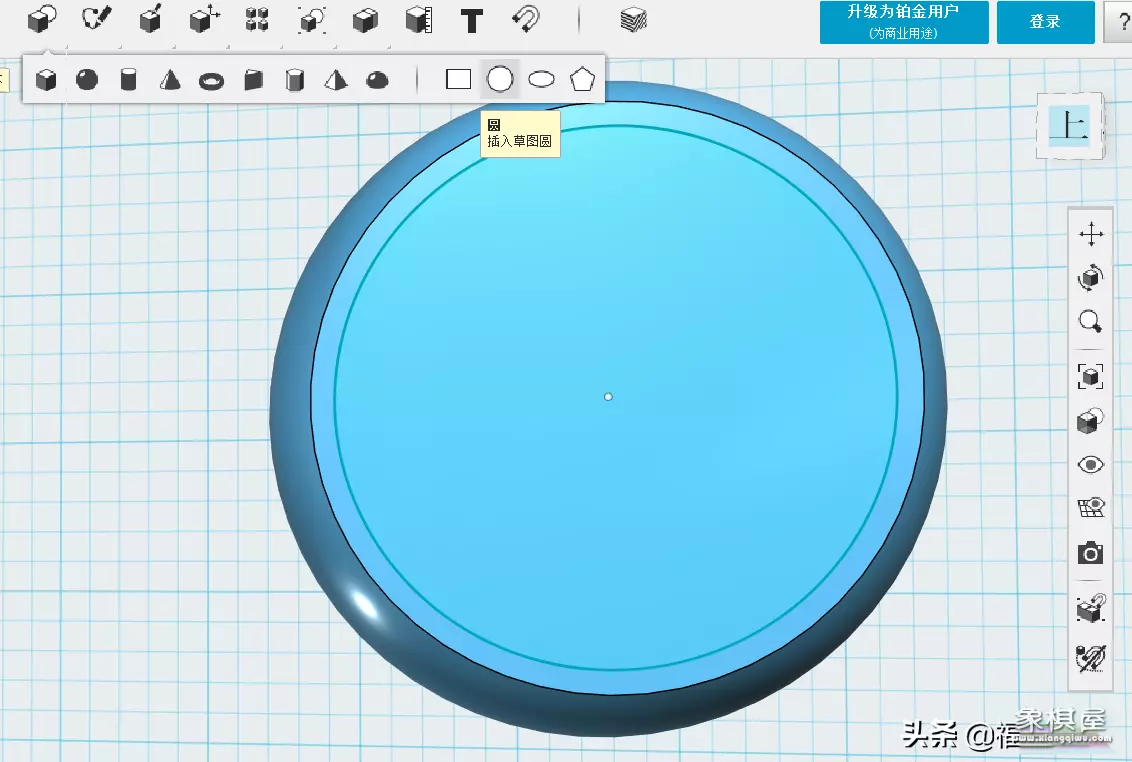

基本体——圆 (基本体中的圆会自动捕捉到圆心点)

基本体中的圆会自动捕捉到圆心点

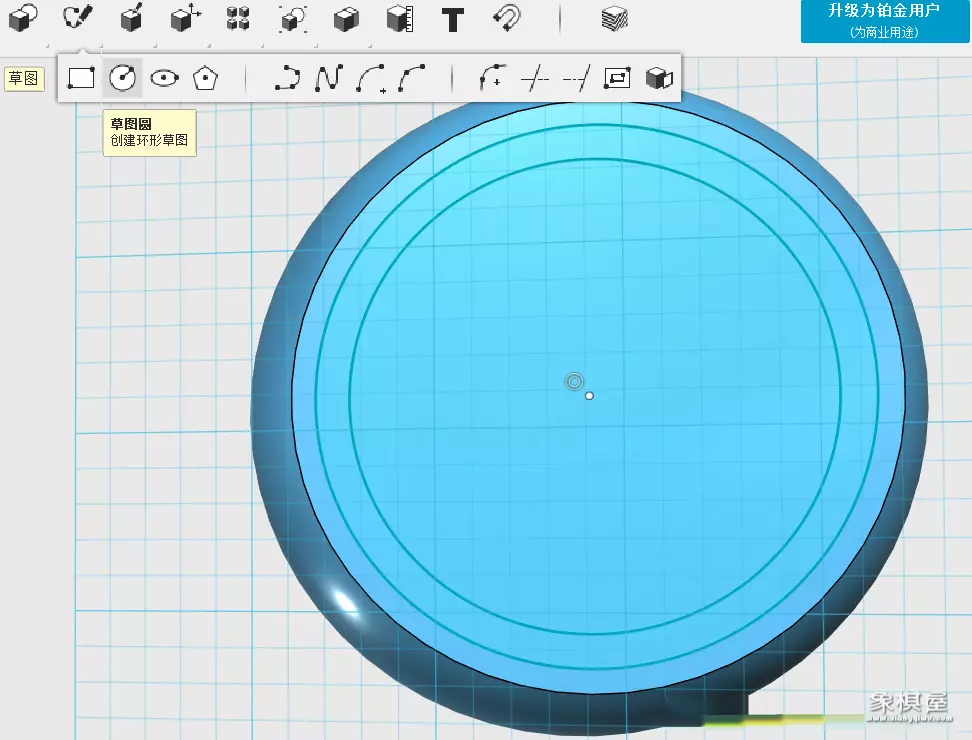

5、 选草图——再画一个草图圆,直径64

草图里的草图圆,直径64

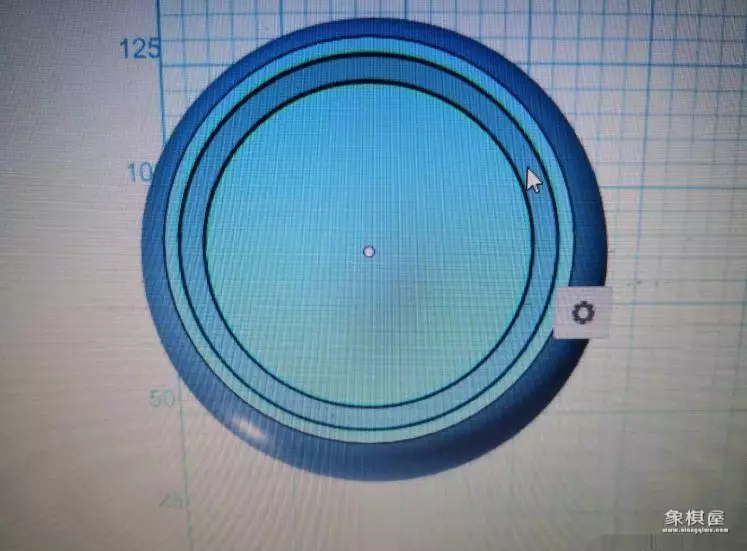

6、 选中第2和第3条圆中间,挤压3

选中第2和第3条圆中间

挤压

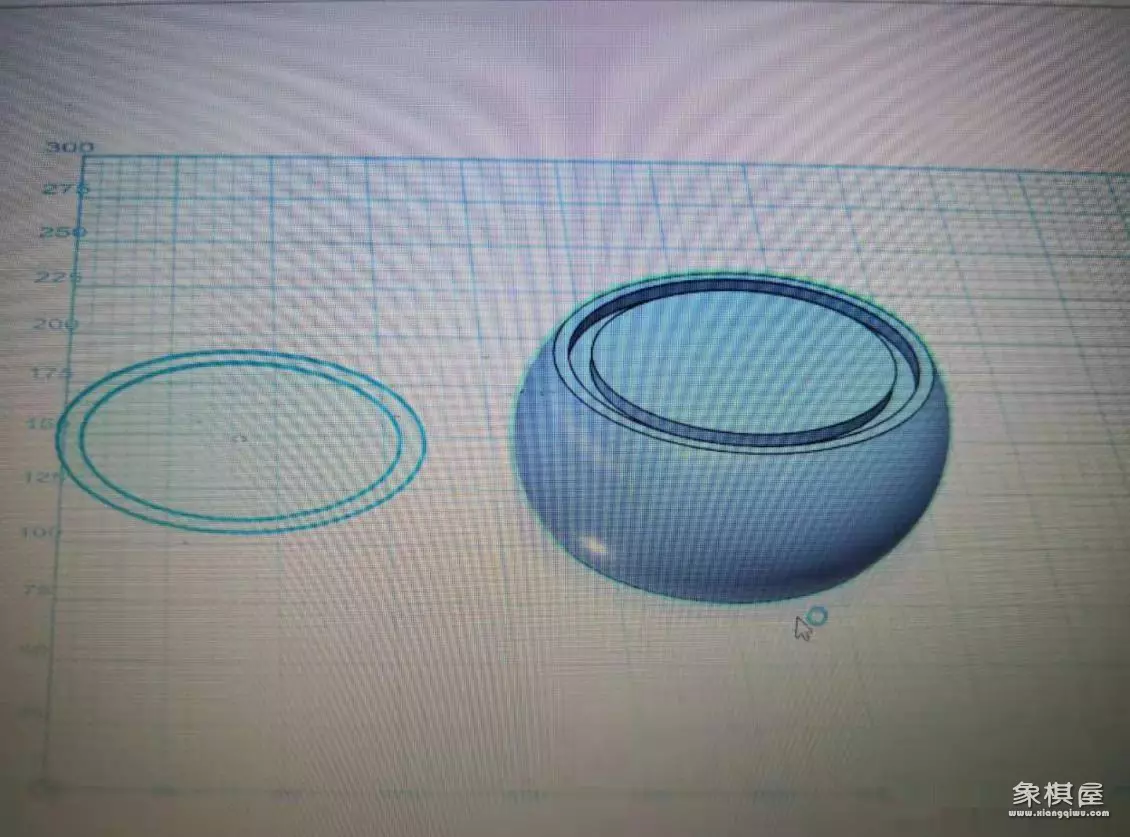

7、将象棋移动到一边,为了便于后期操作,将左边两个绘出的圆线删除。

左边两个绘出的草图圆线可以删了

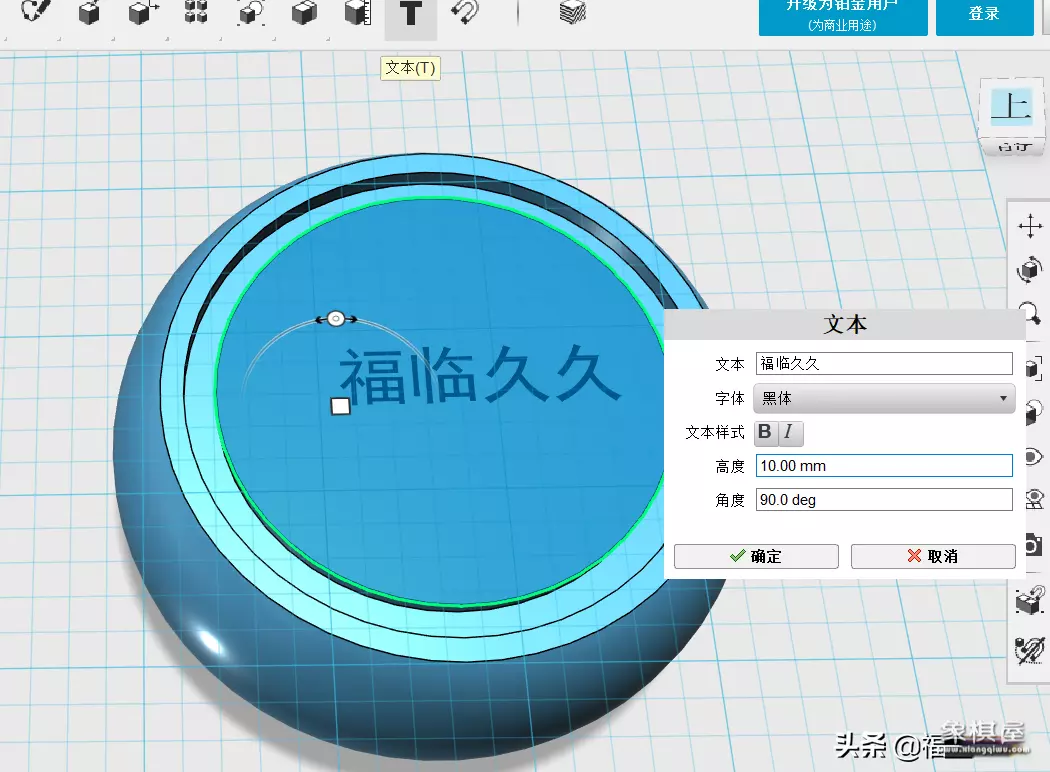

8、 选t文字,再选象棋顶面,输入文字,字体选择黑体,设置想要的文字大小角度等,回车

象棋的话就输入一个字,文字大小调整合适的大小

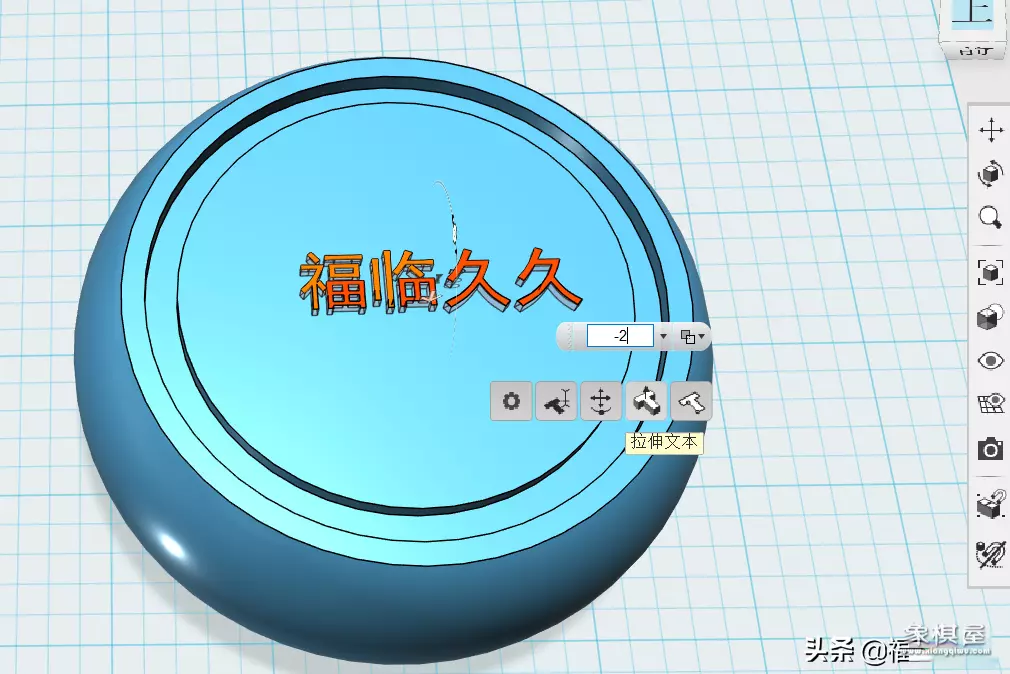

9、选中字体后,选择拉伸文本(挤出-2)负数就是往下压,正数是往上突起

选者拉伸文本(挤出-2)负数就是往下压,正数是往上突起
再将象棋拖动移到一边,删去挤出的文字,就完成了,是不是很简单!

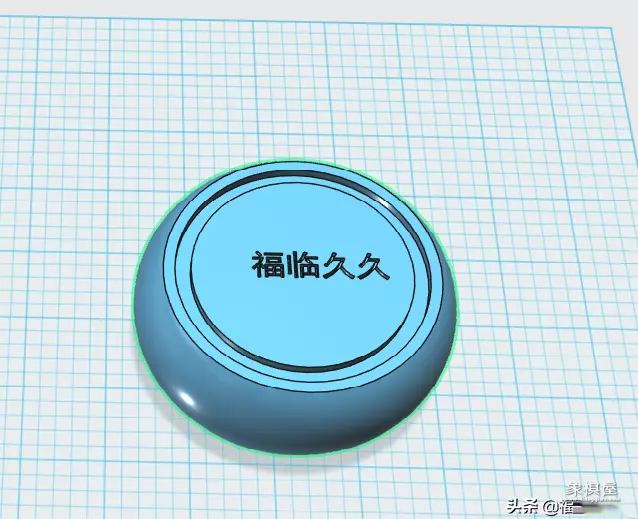

最终效果
123d入门常用快捷键
l 放样 (使用封闭草图或实体的面创建放样)
j 抽壳 (通过选中实体的面,挖空实体)
u 拉伸 (选择封闭草图或实体的面进行拉伸)
p 压/拉 (通过移动实体的面,以最小的扭曲调整零件大小)
e 圆角 (创建圆角边)
c 倒角 (创建展开的斜角边)
k 扭曲
b 分割面
alt+b 分割实体
ctrl+b 智能缩放 (带三维立体坐标数字)
s 缩放(等比例、非等比例)
a 对齐(对齐选定对象)
ctrl+t 移动/旋转 (选择一个或多个要移动或旋转的对象)
r 标尺 (测量标尺原点与对象之间的距离)
为了视角好操作一般会点右下编辑网格:自定义单位和网格宽度300,高度300
